商品介绍
我公司自成立以来，专注于水工金属结构设备的在线监测事业，投入大量资金和人力、技术资源，联合国内知名高校，研发出具有完全独立自主知识产权、软硬件相结合的实时在线安全监测系统。
我公司研制的在线监测系统，可智能化、科学化的在线监测和安全评估，对金属结构设备进行动态、静态的监测，准确发现和判别缺陷、故障现象和原因，及时提供预警、报警和安全评价报告，为水电工程管理运行安全提供技术性支持，填补了我国水利水电工程金属结构实时在线监测的空白。
针对不同水利水电工程的需求，我公司可提供以下监测内容：

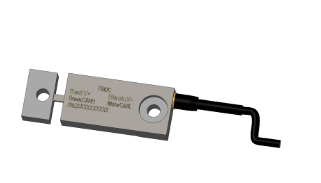

（1）应力监测。我公司率先在全行业使用符合CAN总线协议的数字式应力/应变传感器。该型应变计采用防水设计，额定电阻120Ω，线性膨胀系数不高于11，自补偿温度范围10℃～90℃，基地尺寸21mm×5mm，敏感栅长度5mm，安装和操作温度范围-20℃～+100℃，可承受最大水压1MPa，敏感系数2.2，屏蔽线30m以上；应力应变采集18位以上A/D采样分辨率，1kHz以上总采样频率。
（2）振动监测。我公司选用防水型加速度传感器，安全过载不低于1000%，频响范围（23℃）DC-150Hz，灵敏度偏差不大于±5%，横向灵敏度系数不大于±4%，耐水压不低于490KPa，不锈钢外壳的耐腐蚀型材料盒体，传感器额定容量±5G，非线性不低于±1%RO，允许使用温度范围-15~65℃；流激振动采集24位以上A/D采样分辨率，125kHz以上同步采样频率，硬件抗混滤波。
（3）闸门姿态监测。闸门姿态监测主要针对表孔弧门和大孔口尺寸平面钢闸门。当闸门在启闭过程中，由于启闭机（液压启闭机双缸同步性或固定卷扬式启闭机双吊点同步性）原因，可能存在门叶倾斜，造成闸门启/闭门力快速增大，严重时可导致闸门卡死，完全失控。闸门姿态监测利用高精度角度传感器，可在倾斜角度达到预设值时，给出姿态预警，操作人员可在闸门卡死失控前，操作启闭设备停机，消除隐患，保证工程泄水安全。
（4）支铰监测。支铰监测既包括铰轴工作状态也包括支铰轴承监测。弧门支铰既是转动中心，也是传力中心，其长期工作于低速重载、润滑不良的恶劣受力条件下。支铰轴承失效方式多为轴承润滑不良、轴承密封失效、水及泥沙进入或轴承滑动表面形成锈蚀，导致轴承润滑失效。支铰轴承滑动副接触面滑动过程中，母材金属之间的接触、母材缺陷扩展是产生声发射信号的主要信号源。弧门支铰轴承运行状态时低速重载，声发射技术作为一种新型的动态监测方法，其监测到的信号来源于摩擦副本身的接触情况，如摩擦副间微凸体的弹塑性变形与断裂、表层及次表层裂纹的扩展、材料的分层与转移、腐蚀磨损等。可在设备运行期间对其进行在线摩擦故障诊断，从而实现故障预报、预警。

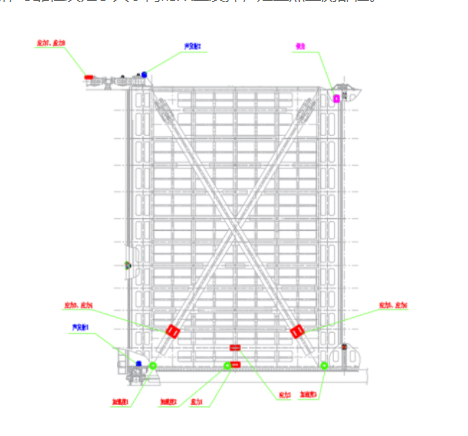

（5）人字门监测。人字门主要承载结构和启闭方式与其它闸门有显著区别，针对人字门的监测点，布置如下图所。由于人字闸门静水启闭，顶、底枢的工作可靠性决定了人字门的效益发挥，是重点监测部位。

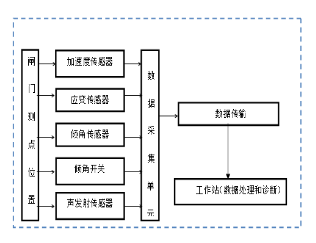

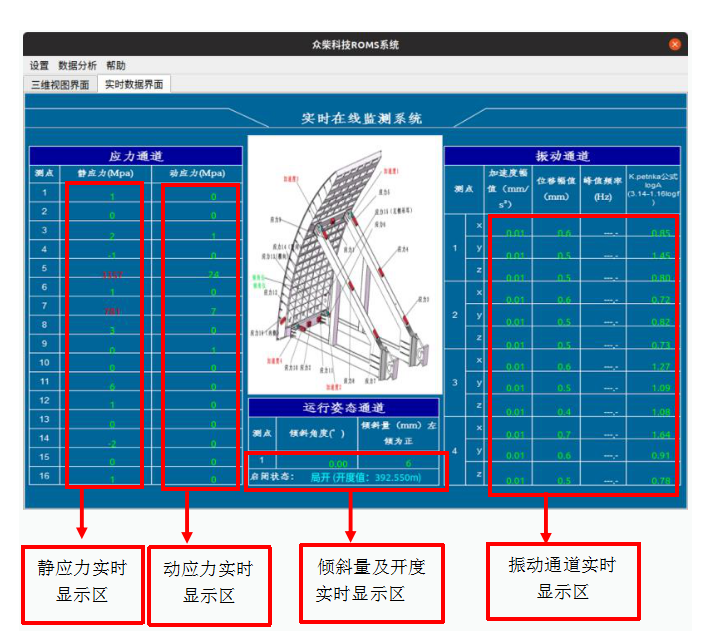

系统集成。我公司经过反复试验，计算和验证，选用优质传感器采集数据，研发高精度A/D转换采集板卡，自行编制数据处理、显示、存储及分析软件，定制并采购优质电控箱柜，将在线监测的全部环节集成为系统，即OMS，进行整体安装和部署，系统示意图如下。闸门监测主要项目和显示界面如下图所示，针对不同工程，还可定制显示内容。

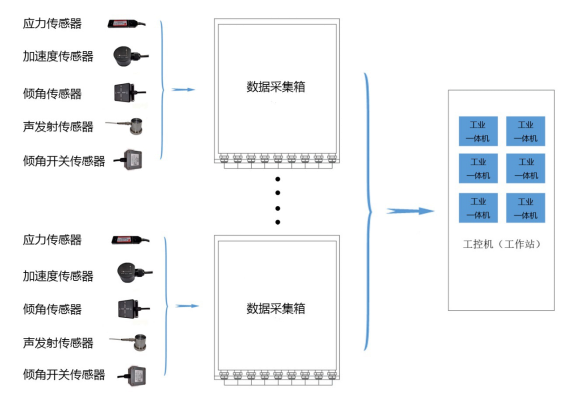

当一个工程具有多孔闸门须同时监测其工作状况时，可按下图所示，依据工程现场条件，将多扇闸门的数据显示、存储工控机集成在一个电控柜内，以节省闸房操作空间。
我公司热诚的为您提供服务，请来电垂询，我公司乐意为您提供闸门监测方案和初步报价。
