商品介绍
本公司研制的螺栓超声应力在线监测系统，能够实时准确检测螺栓的预紧力及断裂状况，并及时做出预警，对于完善水电站在线监测系统，提高电站自动化程度，保障机组安全稳定运行有重要作用。而且本方案还可应用于多领域，如风力机、桥梁等领域的螺栓预紧力在线监测。

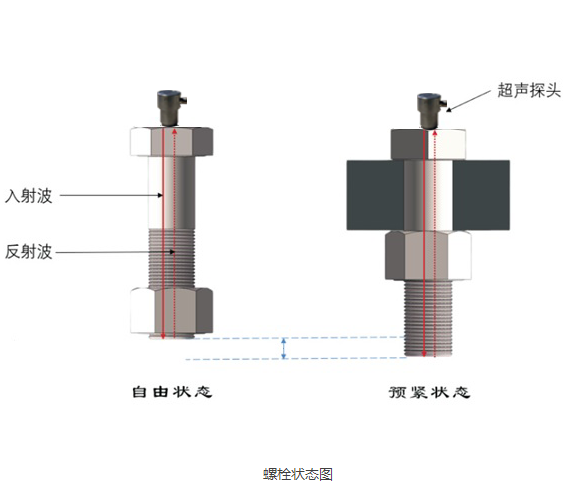

本系统根据声弹性原理，超声波的速度会因材料中的应力而产生微小的变化。通过研究螺栓轴力与超声波传播时间变化率的关系，可以利用超声波发出和接收的时间来测量螺栓的紧固轴力。螺栓在预紧力的作用下会产生形变，从而使超声波在螺栓中的入射和反射时间发生变化，系统根据这种变化量可以测出相应的预紧力。

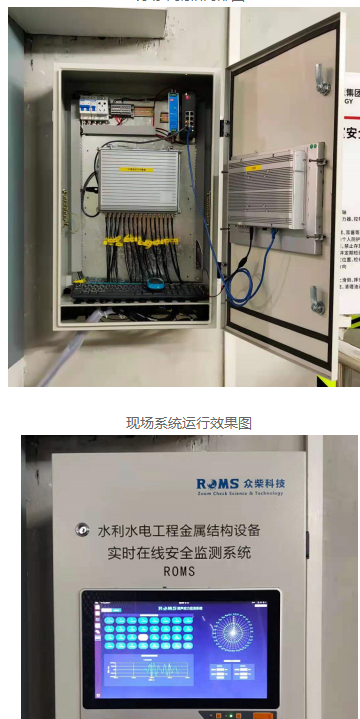

系统主要由采集盒、上位机、传感器三部分组成，上位机定时巡检到某个螺栓，通过网络发出某个螺栓预紧力测量请求，采集盒收到指令后发出通道切换请求，收到切换指令解析通道编号，将工作通道切换到指定的通道编号，然后激发相应的通道的超声传感器信号，超声经过螺栓返回后携带了预紧力信息，传感器接收到信号送到采集盒，采集盒对信号进行分析提取预紧力，最后把结果打包发送给上位机。一个螺栓的预紧力测量完成，上位机转入巡检下一个螺栓，整个监测系统循环往复的巡检每一个待测螺栓，并保存到相应的数据库。由于所有传感器的预紧力信息都存在上位机的数据库平台，可以对每个传感器进行历史趋势分析，从而对传感器的预紧力状态的变化情况做出判断。当变化值超出设定范围，上位机发出报警信息提醒相应的管理人员。
一个采集盒可以同时对32个螺栓进行巡检，也可以采用多个采集盒进行网络级联组合从而对更多的螺栓进行巡检。
