闸门振动是水工金属结构领域较为普遍的现象，大部分水利水电工程的闸门振动不具有严重危害性，通过操作人员的主观感受，使用闸门时避开强烈振动区间即可。但少数工程的闸门受建设条件的制约或历史原因，造成闸门体型先天不足，门前流态不佳或门槽宽深比较差，兼之多年使用后，主支承滚轮润滑不良，轴承破损，滑块和止水老化变形，使用过程中，由过闸水流引起门叶强烈振动，严重影响工程安全和调度运行方案的实施。
流激振动的危害主要表现在：
（1）对门叶主要承载结构的影响。长时间持续性的门叶振动，会造成闸门主要焊缝疲劳，承载力降低，最终失效，闸门解体失事。闸门一般按额定水头产生的最大静应力设计，但振动时，还会叠加产生额外的动应力，可能会超出结构件的设计荷载，对门叶承载力有不利影响。
（2）对支承系统和止水装置的影响。闸门振动会产生脉动荷载作用于主支承滚轮或滑块上，加速轴承微裂纹扩展破坏；对止水橡皮的持续作用，会使橡皮丧失弹性，过早老化，失去止水功能。如左图所示，顶侧P型水封由于门叶强烈振动产生的交变荷载反复挤压，已丧失基本形状和弹性，止水失效。门叶抗振阻尼大幅降低。
（3）对启闭力影响。启、闭过程中的闸门振动，会使启闭力在较大范围内有规律波动，加之钢丝绳的弹性作用，引起闸门蠕行寸动等不良现象的发生，易造成闸门异响和钢丝绳抖动。
我公司拥有多名具有丰富水工金属结构设计、制造、安装、运行和维护方面经验的专业工程技术人员，对闸门的流激振动产生的原因和减振消振工程措施有较为深入的研究，可为您就以下几个方面提供服务。

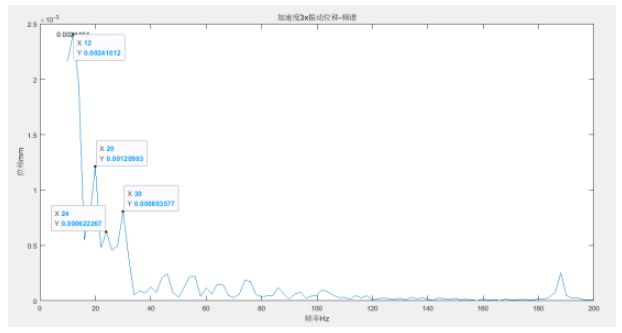

（1）利用外部激振源，测得闸门各部位固有振动特性。闸门是由面板和横梁、纵梁、边梁等结构件组成的非均匀体，与油罐、钢桥等不同，不具有唯一的各阶固有频率和阻尼比。通过激振试验，可取得闸门各部分对外来振动源的响应，形成位移频谱曲线，如下图所示：
由图可知，该测点对外部激振源频率为10-15Hz最敏感（产生位移值最大），即当外部有10Hz左右振动输入时，该点附近结构会产生共振现象。

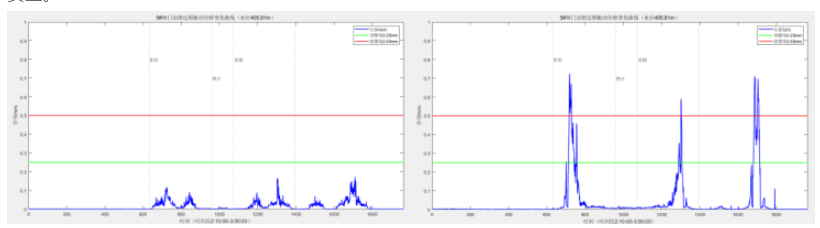

（2）闸门运行时，利用均布在门叶结构上的振动传感器，测得闸门各部分振动情况，如右图所示，闸门在多次开启和关闭过程中，其位移值均未超过警戒条件（绿线），属安全运行区间。
而此时另一位置的振动传感器测得位移值已超过危险限值（红线），须尽快将闸门提离当前开度。
通过持续观测，形成本工程不同水位条件，不同闸门开度条件下的闸门振动数据库。我公司可综合分析运行条件，对闸门的运行操作，提出合理化建议，使闸门在调度运行时持续工作于安全区间，避开能引起闸门强烈振动的开度—水位组合，保证工程安全。
（3）闸门振动是普遍存在的，但是否具有危险性，则需进一步分析。我公司程序员编写的具有独立软件著作权的分析程序，可任意摘取闸门强烈振动区间的一段加速度——时间数据曲线，经2次积分运算和傅利叶变换，得到不同频率振动引起的测点位移的分布情况。通过与该部位的固有振动特性比较，可得出当前振动是否与门叶产生的共振的结论，从而评价当前振动的危害性。对闸门的改造和维修维护提出具有明确导向性的合理化建议。
我公司自成立以来，投入大量资金和技术、人力资源，进行水工金属结构流激振动研究，深入学习和探讨闸门振动的机理，研发了全套金属结构产品振动监测软、硬件产品，有能力提供精准的振动分析服务，欢迎来电资询，或来我公司实地考察。
